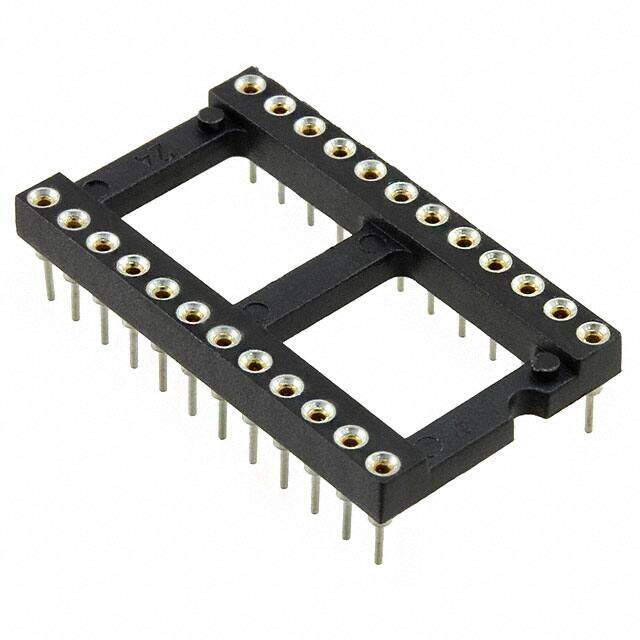

D2824-42

Harwin Inc.
RoHS
RoHS RoHS compliant
Package /
Category Connectors, Interconnects / Sockets for ICs, Transistors
Description HARWIN D2824-42IC & Component Socket, D28 Series, DIP, 24 Contacts, 2.54 mm, 15.24 mm, Gold Plated Contacts
PDF
/
Buying Options
Total Price: USD $1.73
Unit Price: USD $1.7336
≥1 USD $1.7336
≥10 USD $1.571574
≥100 USD $1.488494
≥500 USD $1.453725
≥1000 USD $1.38453
≥3000 USD $1.218818
Inventory: 2460
Minimum: 1
-
+

Technical Details

Compliance

Flammability Rating UL94 V-0
RoHS Status ROHS3 Compliant
REACH SVHC No SVHC
Radiation Hardening No
Material Flammability Rating UL94 V-0

Dimensions

Contact Finish Thickness - Post 196.9μin 5.00μm
Contact Finish Thickness - Mating Flash
Width 17.64mm
Length 30.4mm

Technical

Pitch - Post 0.100 2.54mm
Termination Post Length 0.126 3.20mm
Dielectric Withstanding Voltage 1400VAC V
Row Spacing 15.24 mm
Insulation Resistance 10GOhm
Contact Resistance 10mOhm
Contact Style RND PIN-SKT
Lead Length 3.2004mm
Body Breadth 0.694 inch
Contact Finish - Post Tin
Number of Contacts 24
Voltage - Rated AC 100V
Pitch - Mating 0.100 2.54mm
Current Rating 1A
Depth 17.64mm
Orientation Straight
Contact Finish - Mating Gold
Voltage - Rated DC 150V
HTS Code 8536.69.40.40
Additional Feature STANDARD: UL 94V-0
Number of Rows 2
Type DIP, 0.6 (15.24mm) Row Spacing
Connector Type DIP
ECCN Code EAR99
Termination Solder
Moisture Sensitivity Level (MSL) 1 (Unlimited)
Part Status Active
Pbfree Code yes
Feature Open Frame
JESD-609 Code e3
Series D2
Published 2009
Packaging Tube
Operating Temperature -55°C~125°C

Physical

Contact Material - Post Brass
Contact Material - Mating Beryllium Copper
Number of Positions or Pins (Grid) 24 (2 x 12)
Housing Material Plastic
Mounting Type Through Hole
Mount Through Hole
Contact Material Copper

Supply Chain

Factory Lead Time 16 Weeks
