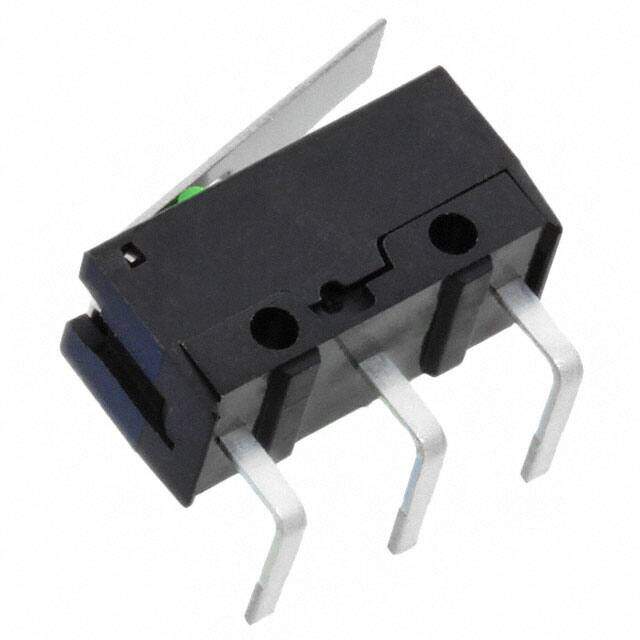

D2FS-FL-N-A image
Favorite
D2FS-FL-N-A image
Favorite
RoHS
RoHS RoHS compliant
Package /
Category Switches / Snap Action, Limit Switches
Description Basic / Snap Action Switches Hinge Lever - PCB Terms Right-angled
PDF
/
Buying Options
Total Price: USD $1.14
Unit Price: USD $1.144
≥1 USD $1.144
≥10 USD $1.08152
≥100 USD $1.038048
≥500 USD $0.994928
≥1000 USD $0.951632
≥3000 USD $0.692129
Inventory: 12888
Minimum: 1
-
+

Technical Details

Compliance

RoHS Status RoHS Compliant
REACH SVHC Unknown
Radiation Hardening No

Technical

Release Force 2.039gf
Operating Position 0.328 (8.3mm)
Differential Travel 0.020 (0.5mm)
Overtravel 0.022 (0.55mm)
Operating Force 25gf
Contact Current Rating 100mA
Switch Type SNAP ACTING/LIMIT SWITCH
Mechanical Life 100,000 Cycles
Max Voltage Rating (DC) 6V
Throw Configuration SPST
Electrical Life 10,000 Cycles
Switch Function Off-Mom
Circuit SPST-NO
Actuator Type Lever, Straight
Termination Style PC Pin
Current Rating 100mA
Ingress Protection IP40
Current Rating (Amps) 100mA DC
Voltage - Rated DC 6V
ECCN Code EAR99
Termination PC Pin
Moisture Sensitivity Level (MSL) Not Applicable
Part Status Active
Feature Actuator Mounted Right Side
Series D2FS
Published 2004
Packaging Bulk
Operating Temperature -20°C~70°C

Physical

Mounting Type Through Hole, Right Angle
Mount Through Hole
Contact Material Silver

Supply Chain

Factory Lead Time 18 Weeks
