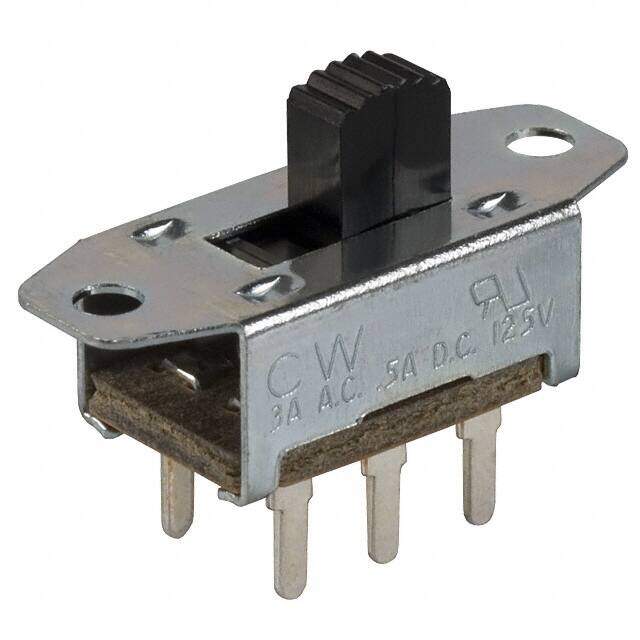

GF-326-0276

CW Industries
RoHS
RoHS RoHS compliant
Package /
Category Switches / Slide Switches
Description Standard GF 1 Panel Mount Slide Switch 8.74mm 3A 125V 3A@125VAC
PDF
/
Buying Options
Total Price: USD $3.3
Unit Price: USD $3.301944
≥1 USD $3.301944
≥200 USD $1.318152
≥500 USD $1.273513
≥1000 USD $1.252507
Inventory: 1764
Minimum: 1
-
+

Technical Details

Compliance

RoHS Status ROHS3 Compliant

Dimensions

Actuator Length 8.74mm
Length - Termination 0.312 inch
Body Height 7.874mm

Technical

Switch Travel 4.01mm
Actuator Color BLACK
Contact (DC) Max Rating R Load 0.5A@125VDC
Contact Timing Not Specified
Contact (AC) Max Rating R Load 3A@125VAC
Contact Current(AC)-Max 3A
Mechanical Life 10,000 Cycles
Electrical Life 6,000 Cycles
Contact Current(DC)-Max 0.5A
Contact Resistance 0.01mOhm
Switch Function On-On
Circuit DPDT
Actuator Type Standard
Body Breadth 13.97 mm
Body Length or Diameter 34.544mm
Voltage - Rated AC 125V
Termination Style PC Pin
Contact Finish Silver
Current Rating 3A
Current Rating (Amps) 3A AC 500mA DC
Voltage - Rated DC 125V
Number of Positions 1
Termination PC Pin
Moisture Sensitivity Level (MSL) 1 (Unlimited)
Part Status Active
Series GF
Packaging Bulk
Operating Temperature -10°C~104°C

Physical

Actuator Material Polyamide (PA66), Nylon 6/6
Housing Material COLD ROLLED STEEL
Mounting Type Panel Mount
Mount Panel
Contact Material Copper

Supply Chain

Factory Lead Time 12 Weeks
