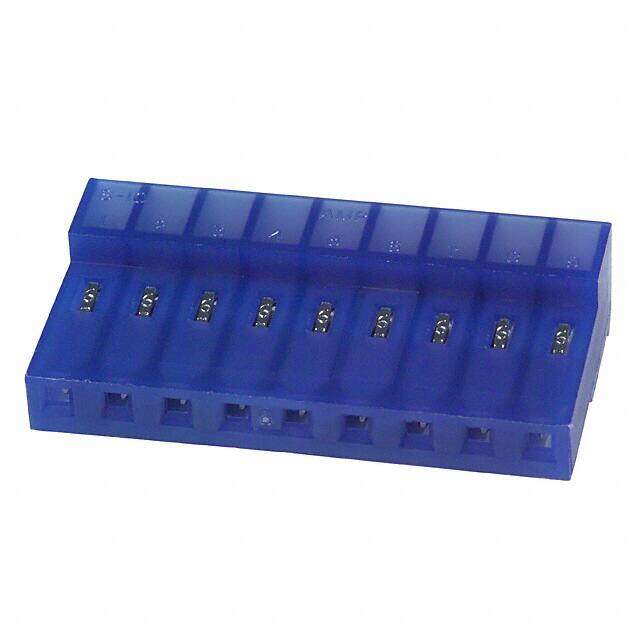

3-640435-9 image
Favorite
3-640435-9 image
Favorite
RoHS
RoHS RoHS compliant
Package /
Category Connectors, Interconnects / Rectangular Connectors - Free Hanging, Panel Mount
Description CONN RECEPT 9POS 26AWG MTA156
PDF
/
Buying Options
Total Price: USD $1.29
Unit Price: USD $1.293207
≥1 USD $1.293207
≥200 USD $0.51597
≥500 USD $0.498902
≥1000 USD $0.491025
Inventory: 1150
Minimum: 1
-
+

Technical Details

Compliance

Lead Free Not Applicable
Flammability Rating UL94 V-2
RoHS Status RoHS Compliant
Radiation Hardening No

Dimensions

Plating Thickness 5.08μm
Contact Finish Thickness 80.0μin 2.03μm
Width 9.017mm
Length 35.66mm
Height 9.02mm

Technical

Mating Alignment Without
Contact Retention With
Wire Type Discrete or Ribbon Cable
Insulation Diameter 2.41 mm
Mating Retention Without
Circuit Application Signal
Contact Current Rating 7A
Sealable No
Cable Termination IDC
Wire/Cable Gauge 26 AWG
Wire/Cable Type Discrete
Max Voltage Rating (AC) 600V
ELV Compliant
Wire Gauge 26 AWG
Contact Resistance 3mOhm
Operating Supply Voltage 600V
Housing Color Blue, White
Contact Gender Female
Number of Contacts 9
Lead Pitch 3.96mm
Shrouding No
Approval Agency CSA
Voltage - Rated AC 600V
Contact Finish Tin
Current Rating 7A
Orientation Right Angle
Pitch 0.156 3.96mm
Contact Type Female Socket
Voltage - Rated 600V
Gender Female
Number of Rows 1
Color Blue
Min Operating Temperature -67°C
Max Operating Temperature 221°C
Number of Positions 9
Connector Type Receptacle
Termination IDC
Moisture Sensitivity Level (MSL) 1 (Unlimited)
Part Status Active
Feature Closed End
Series MTA-156
Published 2010
Packaging Bulk

Physical

Underplate Material Nickel
Housing Material Nylon
Mounting Type Free Hanging (In-Line)
Mount Cable, Free Hanging
Contact Plating Tin

Supply Chain

Lifecycle Status ACTIVE (Last Updated: 2 days ago)
Factory Lead Time 17 Weeks
