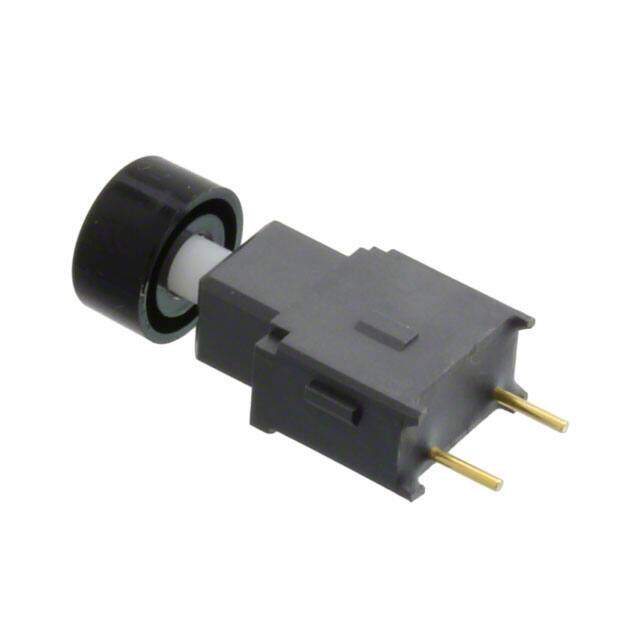

AB11AP-HA

NKK Switches
RoHS
RoHS RoHS compliant
Package /
Category Switches / Pushbutton Switches
Description Pushbutton Switches OFF(ON) .295 BLK CAP STRAIGHT PC .4VA
PDF
/
Buying Options
Total Price: USD $5.05
Unit Price: USD $5.0512
≥1 USD $5.0512
≥10 USD $4.50384
≥100 USD $3.913712
≥500 USD $3.235945
Inventory: 87
Minimum: 1
-
+

Technical Details

Compliance

RoHS Status ROHS3 Compliant

Dimensions

Body Height 22.5044mm
Length 9.8mm

Technical

Washability SOLVENT
Solderability WAVE
Contact Function OFF-(ON)
PCB Hole Count 2
Mechanical Life 50,000 Cycles
Max Voltage Rating (DC) 28V
Throw Configuration SPST
Electrical Life 50,000 Cycles
Dielectric Withstanding Voltage 500VAC V
Max Current Rating 100mA
Max Voltage Rating (AC) 28V
Sealing EPOXY
Color - Actuator/Cap Black
Insulation Resistance 500000000Ohm
Contact Resistance 0.05mOhm
Switch Function Off-Mom
Circuit SPST-NO
Actuator Type Round, Button
Body Breadth 5.842 mm
Voltage - Rated AC 28V
Termination Style PC Pin
Depth 5.84mm
Current Rating (Amps) 0.4VA AC/DC
Voltage - Rated DC 28V
Power Rating 400mW
Type Standard
ECCN Code EAR99
Termination PC Pin
Moisture Sensitivity Level (MSL) 1 (Unlimited)
Part Status Active
Pbfree Code yes
Feature Sealed - Fully
JESD-609 Code e4
Series AB
Published 2010
Packaging Bulk
Operating Temperature -30°C~85°C

Physical

Actuator Material Polyacetal
Housing Material Polyamide
Mounting Type Through Hole
Mount Through Hole
Contact Plating Gold
Contact Material Bronze

Supply Chain

Factory Lead Time 5 Weeks
