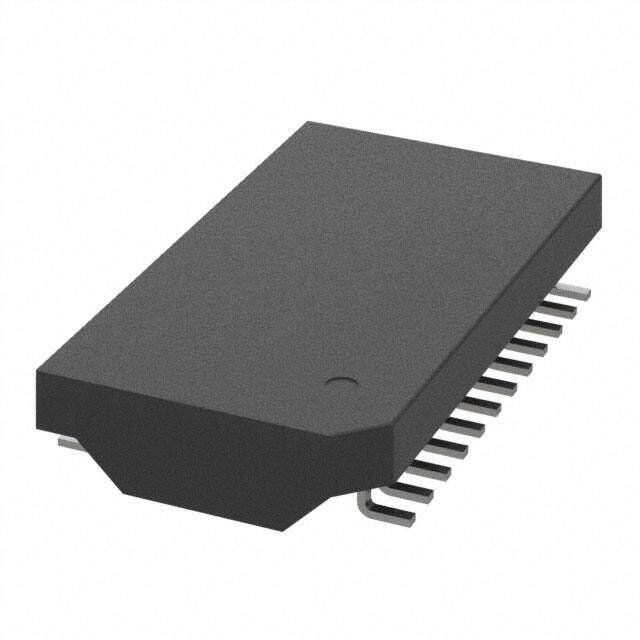

HX5149NLT image
Favorite
HX5149NLT image
Favorite
RoHS
RoHS RoHS compliant
Package SMD/SMT
Category Transformers / Pulse Transformers
Description PULSE XFMR 1 CT:1CT TX/RX 360UH
PDF
/
Buying Options
Total Price: USD $7.22
Unit Price: USD $7.2248
≥1 USD $7.2248
≥10 USD $5.6144
≥100 USD $5.462336
≥500 USD $4.7036
≥1000 USD $4.491256
Inventory: 505
Minimum: 1
-
+

Technical Details

Compliance

RoHS Status RoHS Compliant
Radiation Hardening No

Dimensions

Width 9.91mm
Length 17.78mm
Height Seated (Max) 0.126 3.20mm

Technical

Turns Ratio - Primary:Secondary 1:1
Transformer Type LAN 10/100/1000 Base-T
Isolation Voltage 1500V
Application GENERAL PURPOSE
Lead/Base Style Gull Wing
Inductance 360μH
Physical Dimension L17.78XB9.91XH3.2 (mm)
Number of Functions 4
Packing Method TR
Additional Feature HEIGHT DIMENSION INCLUDING TERMINALS
ECCN Code EAR99
Moisture Sensitivity Level (MSL) 1 (Unlimited)
Part Status Active
Size / Dimension 0.700Lx0.390W 17.78mmx9.91mm
Published 2015
Packaging Tape & Reel (TR)
Operating Temperature -40°C~85°C

Physical

Number of Pins 24
Surface Mount YES
Package / Case SMD/SMT
Mounting Type Surface Mount

Supply Chain

Factory Lead Time 11 Weeks
