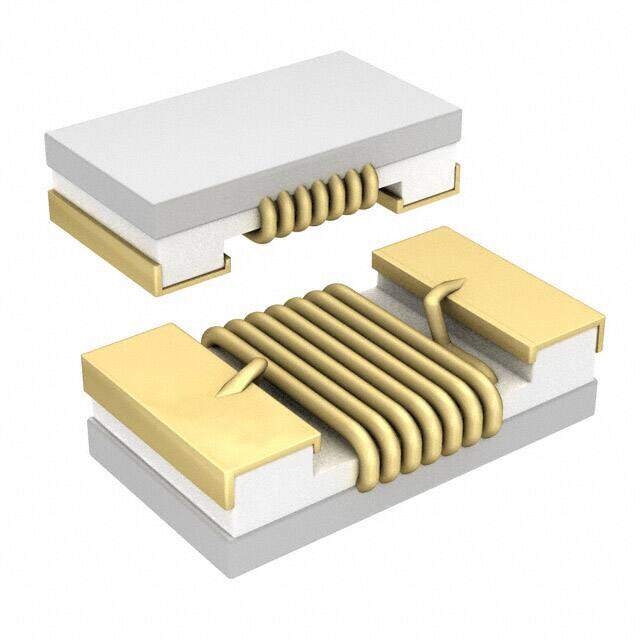

744765022A image
Favorite
744765022A image
Favorite

744765022A

Würth Elektronik
RoHS
RoHS RoHS compliant
Package 0402 (1005 Metric)
Category Inductors, Coils, Chokes / Fixed Inductors
Description WE-KI 0402 (1005Metric) 0.039Lx0.022W 1.00mmx0.55mm 2.2nH
PDF
/
Buying Options
Total Price: USD $0.36
Unit Price: USD $0.35864
≥1 USD $0.35864
≥10 USD $0.338342
≥100 USD $0.319194
≥500 USD $0.301123
≥1000 USD $0.284074
Inventory: 2776
Minimum: 1
-
+

Technical Details

Technical

Type Wirewound
Resistance 70mOhm
Max Operating Temperature 125°C
Min Operating Temperature -40°C
Composition Ceramic, Wirewound
Current Rating (Amps) 960mA
Shielding Unshielded
Depth 550μm
Current Rating 960mA
Frequency 250MHz
Case Code (Metric) 1005
Case Code (Imperial) 0402
Inductance 2.2nH
Test Frequency 250MHz
DC Resistance (DCR) 70mOhm Max
Max DC Current 960mA
Frequency - Self Resonant 6GHz
Q @ Freq 18 @ 250MHz
Inductance Frequency - Test 250MHz
Q Factor 18
Series Resistance 70mOhm
Termination SMD/SMT
Moisture Sensitivity Level (MSL) 1 (Unlimited)
Part Status Active
Tolerance ±0.2nH
Size / Dimension 0.039Lx0.022W 1.00mmx0.55mm
Series WE-KI
Packaging Tape & Reel (TR)
Operating Temperature -40°C~125°C

Dimensions

Height 500μm
Height Seated (Max) 0.024 0.60mm
Length 1mm
Width 550μm

Compliance

REACH SVHC Unknown
RoHS Status ROHS3 Compliant

Physical

Material - Core Ceramic
Weight 652.039032μg
Material Ceramic
Supplier Device Package 0402 (1005 Metric)
Number of Pins 2
Package / Case 0402 (1005 Metric)
Mounting Type Surface Mount
Mount Surface Mount

Supply Chain

Factory Lead Time 34 Weeks
