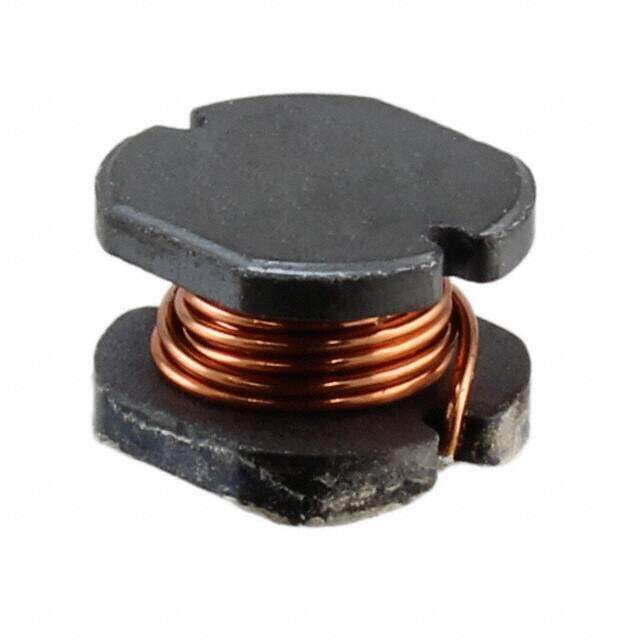

CD75NP-120KC image
Favorite
CD75NP-120KC image
Favorite
RoHS
RoHS RoHS compliant
Package Nonstandard
Category Inductors, Coils, Chokes / Fixed Inductors
Description CD75 Nonstandard 0.307Lx0.276W 7.80mmx7.00mm 12muH
PDF
/
Buying Options
Total Price: USD $0.69
Unit Price: USD $0.69356
≥1 USD $0.69356
≥10 USD $0.654301
≥100 USD $0.617272
≥500 USD $0.582326
≥1000 USD $0.549364
Inventory: 1166
Minimum: 1
-
+

Technical Details

Supply Chain

Factory Lead Time 16 Weeks

Physical

Mount Surface Mount
Mounting Type Surface Mount
Package / Case Nonstandard
Terminal Shape ONE SURFACE
Material - Core Ferrite
Shape/Size Description RECTANGULAR PACKAGE

Technical

Operating Temperature -40°C~100°C
Packaging Cut Tape (CT)
Published 2011
Series CD75
Size / Dimension 0.307Lx0.276W 7.80mmx7.00mm
Tolerance ±10%
Pbfree Code yes
Part Status Discontinued
Moisture Sensitivity Level (MSL) 1 (Unlimited)
Number of Terminations 2
ECCN Code EAR99
HTS Code 8504.50.80.00
Packing Method TR, 13 Inch
Shielding NO
Number of Functions 1
Depth 7.3mm
Current Rating 2A
Inductance 12μH
Test Frequency 2.52MHz
DC Resistance (DCR) 80mOhm Max
Max DC Current 2A
Inductor Application POWER INDUCTOR
Terminal Placement DUAL ENDED
Inductor Type GENERAL PURPOSE INDUCTOR
Case/Size Code 3128
Self Resonant Frequency 23MHz

Dimensions

Height 5.5mm
Height Seated (Max) 0.217 5.50mm

Compliance

Radiation Hardening No
RoHS Status ROHS3 Compliant
