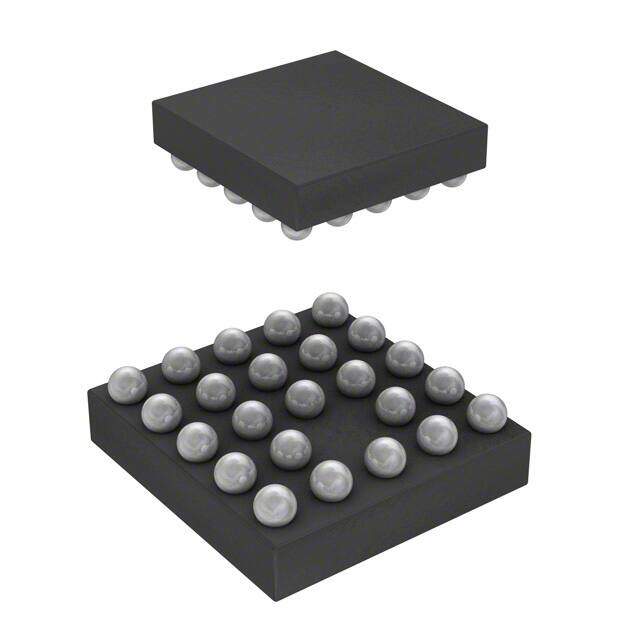

TSC2004IYZKR

Texas Instruments
RoHS
RoHS RoHS compliant
Package 24-UFBGA, DSBGA
Category Integrated Circuits (ICs) / Data Acquisition - Touch Screen Controllers
Description TSC2004 I2C Serial Lead Free 24-UFBGA DSBGA touch screen controller 1.2/3.6V 3.6V 506muA 1mm
PDF
/
Buying Options
Total Price: USD $3.81
Unit Price: USD $3.812227
≥1 USD $3.812227
≥10 USD $3.279712
≥100 USD $2.277878
≥500 USD $1.80992
Inventory: 9953
Minimum: 1
-
+

Technical Details

Compliance

Lead Free Lead Free
RoHS Status ROHS3 Compliant
Radiation Hardening No

Dimensions

Thickness 650μm
Width 0m
Length 0m
Height 1mm

Technical

Voltage Reference External
Touchscreen 4 Wire Resistive
Resolution (Bits) 12 b
Consumer IC Type CONSUMER CIRCUIT
Number of Bits 12
Nominal Supply Current 506μA
Operating Supply Current 797μA
Interface I2C, Serial
Supply Voltage-Min (Vsup) 1.2V
Power Supplies 1.2/3.6V
Supply Voltage-Max (Vsup) 3.6V
Pin Count 24
Base Part Number TSC2004
Terminal Pitch 0.5mm
Number of Functions 1
Peak Reflow Temperature (Cel) 260
Terminal Form BALL
Terminal Position BOTTOM
Voltage - Supply 1.2V~3.6V
Technology CMOS
Subcategory Other Consumer ICs
HTS Code 8542.39.00.01
Terminal Finish Tin/Silver/Copper (Sn/Ag/Cu)
ECCN Code EAR99
Number of Terminations 24
Moisture Sensitivity Level (MSL) 1 (Unlimited)
Part Status Active
Pbfree Code yes
JESD-609 Code e1
Packaging Tape & Reel (TR)
Operating Temperature -40°C~85°C

Physical

Number of Pins 24
Package / Case 24-UFBGA, DSBGA
Mounting Type Surface Mount
Mount Surface Mount

Supply Chain

Lifecycle Status ACTIVE (Last Updated: 4 days ago)
Factory Lead Time 6 Weeks
