172129

Amphenol RF
RoHS
RoHS RoHS compliant
Package 316
Category Connectors, Interconnects / Coaxial Connectors (RF)

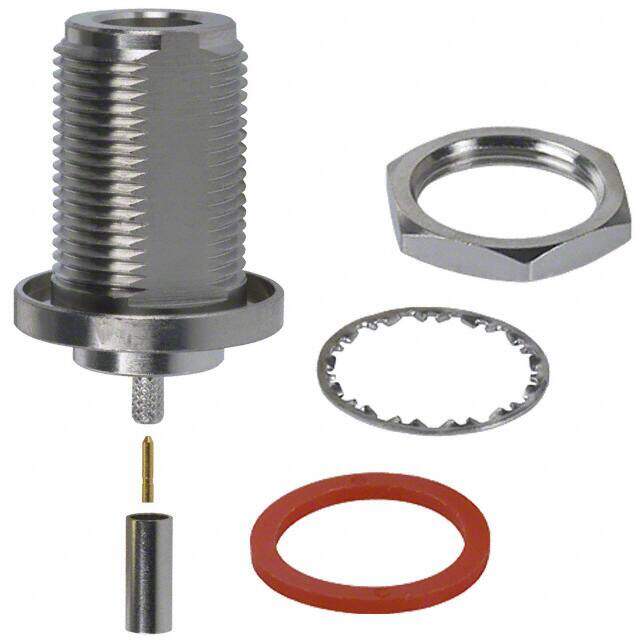

Description N Type Connector Jack, Female Socket 50 Ohm Panel Mount, Bulkhead - Front Side Nut Crimp or Solder
PDF
/
Buying Options
Total Price: USD $11.17
Unit Price: USD $11.1672
≥1 USD $11.1672
≥10 USD $9.89472
≥100 USD $9.51456
≥500 USD $9.134048
≥1000 USD $8.626552
≥3000 USD $7.865378
Inventory: 323
Minimum: 1
-
+

Technical Details

Compliance

Lead Free Lead Free
RoHS Status RoHS Compliant
REACH SVHC Unknown
Radiation Hardening No

Dimensions

Diameter - Inside 1.7 mm
Length 33.1mm

Technical

Shield Termination Crimp
Cable Group RG-174, 188, 188A, 316, LMR-100, M17/119-RG174
Body Finish White Bronze
Insertion Loss 0.15dB
Includes 6 pcs - 1 Connector, 1 Contact, 1 Ferrule, 1 Gasket, 1 Lockwasher, 1 Nut
Contact Termination Crimp or Solder
Mating Cycles 500
Frequency (Max) 11GHz
Body Plating Bronze
Number of Ports 1
Connector Style N Type
Impedance 50Ohm
Insulation Resistance 5GOhm
Housing Color Silver
Frequency 11GHz
Depth 20mm
Ingress Protection Weatherproof
Orientation Straight
Fastening Type Threaded
Voltage - Rated 1500V
Min Operating Temperature -65°C
Max Operating Temperature 165°C
Connector Type Jack, Female Socket
Termination Crimp
Moisture Sensitivity Level (MSL) 1 (Unlimited)
Part Status Active
Published 2003
Packaging Bulk
Operating Temperature -65°C~165°C

Physical

Center Contact Material Phosphor Bronze
Center Contact Plating Gold
Body Material Brass
Dielectric Material Polytetrafluoroethylene (PTFE)
Insulation Material Polytetrafluoroethylene
Mounting Feature Bulkhead - Front Side Nut
Package / Case 316
Mounting Type Panel Mount
Mount Bulkhead, Front Side Nut, Panel
Contact Plating Nickel
Contact Material Brass, Bronze, Copper

Supply Chain

Factory Lead Time 8 Weeks
